2. Настенные часы. Урок Adobe Illustrator

Хороший пример, демонстрирующий возможности программы Illustrator — урок рисования настенных часов. Задание подходит для новичков.

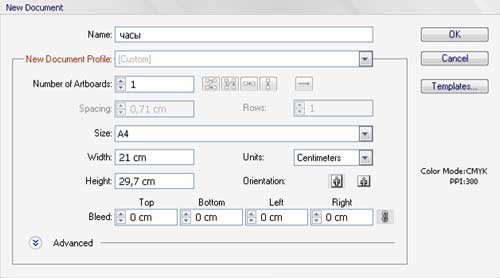

1. Создаем новый документ А4 - меню File-New (Файл-Создать), и в поле Name (имя) пишем часы. Остальное - без изменений.

2. Основа. Инструмент «Эллипс». Он там же, где инструмент «Прямоугольник».

3. Начинаем рисовать. Не отпуская мышь, удерживаем Shift (чтобы был круг, а не овал).

4. Не снимая выделения с круга (или специально предварительно выделив) на панели свойств (под меню) выберем серый цвет заливки.

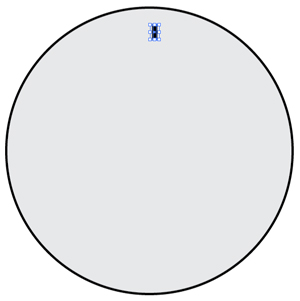

5. Деления. Инструмент «прямоугольник». Создадим деление в верхней части круга. Закрасим черным.

6. Инструмент «Выделение» (черная стрелка). Выделим им круг и деление.

7. В верхней части окна нажмем кнопку «Выравнивание по горизонтальному центру»:

8. Щелкнем в пустом месте, чтобы снять выделение, затем - снова по делению. Выбираем инструмент «поворот».

9. Поводим мышью по центру круга до появления надписи Center (Центр). Зажав Alt, щелкнем левой кнопкой мыши.

В поле Angle (Угол) - 30 (круг 360 градусов, делений 12, значит 360/12=30). Нажмем кнопку Copy (Копия). Кнопка ОК.

10. Нажмем 10 раз Ctrl+D для повтора последнего действия.

11. Стрелки. Выбираем инструмент «многоугольник». Он там же, где «прямоугольник».

12. Начнем рисовать многоугольник, и, не отпуская мышь, нажимаем на клавиатуре стрелку вниз, пока углов не станет 3. Рисуем удерживая Shift, чтобы верхний угол был направлен точно вверх.

13. Инструмент «Выделение» (черная стрелка)

14. Потянем вниз нижний средний маркер, чтобы растянуть треугольник.

15. Инструмент Выделение, стрелка уже выделена, теперь, зажав Shift, щелкнем по окружности, затем (уже без Shift) – по окружности еще раз.

16. В верхней части окна нажмем кнопку «Выравнивание по горизонтальному центру»

17. Щелкнем в пустом месте, чтобы снять выделение, затем - снова по стрелке.

18. При необходимости подровняем стрелку часов стрелками вверх и вниз на клавиатуре.

19. Потянем сильно вверх за нижний средний маркер стрелки. Опустим за него же вниз до появления надписи Center (Центр).

20. Ctrl +C (копировать) Ctrl + F (вставить на передний план).

21. Укоротим стрелку, потянув за верхний средний маркер. Чтобы сделать ее шире, воспользуемся средним левым маркером, удерживая Alt (стрелка будет расширяться в обе стороны).

22. Выбираем инструмент «поворот».

23. Подведем его к середине нижнего края стрелки и щелкнем мышью. Затем повернем стрелку на нужное время.

24. Крепление. Удерживая Shift и Alt, создадим маленькую окружность из центра циферблата. С цветами и заливками можно экспериментировать!

Автор урока: Ю.В. Чудакова
