Как в Архикаде обрезать окна по диагонали?

Ивашко Дарья из П.Г.Т. Лазурное: "Ответьте, пожалуйста, как в Архикаде обрезать окна по диагонали?"

Это можно сделать обычной подрезкой под крышу. Построить скат крыши под нужным углом и на нужной высоте, сделать толщину и материал крыши как у рамы окна, выделить окно и подрезать (команда меню "Конструирование → подрезать под крышу", выбрать подрезать верх). Затем в проем вставить кусочек стены по длине оконного проема и по высоте от низа ската до верха оконного проема. Затем той же крышей подрезать этот кусочек стены. Только выбирать "Подрезать низ". А еще можно сделать окно как библиотечный элемент нужного размера и формы.

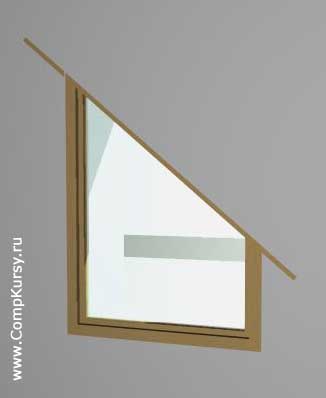

Окно подрезанное по диагонали.
