При сопряжении нескольких непересекающихся отрезков (некоторые из них длиннее чем нужно) отсекается не та часть. Что делать?

Ирина из Подольска: "При сопряжении нескольких непересекающихся отрезков (некоторые из них длиннее чем нужно) отсекается не та часть. Что делать?" Версия программы: 2010 (и другие).

Уважаемая Ирина, видимо ситуация такая: есть несколько непересекающихся отрезков. Если те, что короче, чем нужно, продлить до пересечения с другими, эти другие оказываются слишком длинными. Все углы фигуры, которые получаются при продлении коротких линий и отсечении лишнего у длинных линий, нужно сопрячь (скруглить). На рисунке исходная ситуация выглядит примерно так:

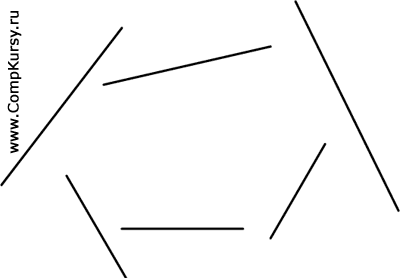

Исходная фигура перед сопряжением в Автокаде

Если попробовать сопрягать линии может получиться такой вариант:

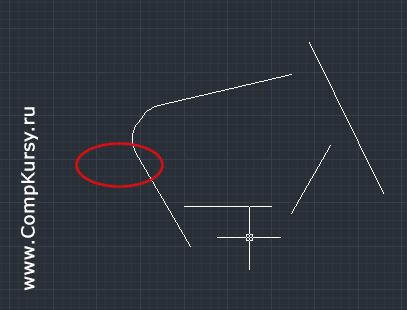

Вариант неправильного сопряжения

А нужно чтобы получалось так:

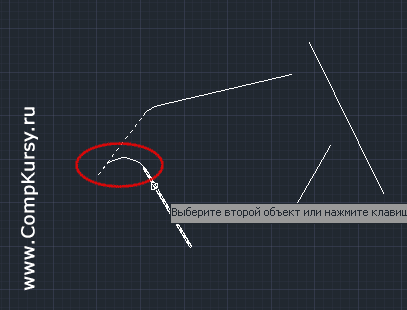

Правильное сопряжение

Секрет очень простой, дуга сопряжения сгибается в сторону того конца отрезка, ближе к которому был щелчок. То есть, чтобы получилось так, как на последнем рисунке, нужно щелкать как можно дальше от места сопряжения. И не забудьте выбрать опцию "Несколько", если нужно сделать несколько сопряжений с одинаковыми параметрами (как в нашем примере). Если сопрячь все отрезки, вот, что получится:

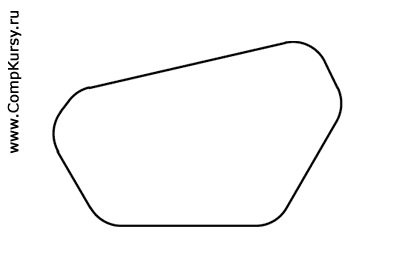

Фигура после построения всех сопряжений
