Использование в Автокаде относительных полярных координат

Это упражнение позволяет на практике закрепить использование относительных полярных координат в Автокаде. Под изображением вы можете прочитать подробную инструкцию по выполнению упражнения.

Обратите внимание, что все углы на чертеже обозначены от оси Х. Если угол не обозначен, направление отрезка совпадает с осью Х или У.

Упражнение 1. Использование в Автокаде относительных полярных координат
Упражнение 1. Использование в Автокаде относительных полярных координат

Перед началом рисования убедитесь в том, что включен динамический ввод. Включать и выключать динамический ввод можно клавишей F12. Если динамический ввод включен, ввод координат осуществляется в область рядом с курсором. Если выключен, ввод координат происходит в командной строке.

Затем нужно активировать инструмент отрезок и щелкнуть в любом месте откуда начнется построение. Первой точкой будет точка обозначенная 1.

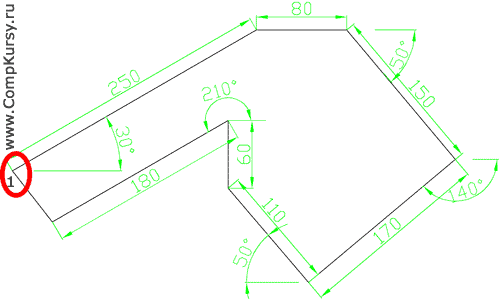

Упражнение 1. Первая точка построения

Далее с помощью относительных полярных координат переходим к следующей точке. Для этого вводим с клавиатуры (при этом не нужно никуда щелкать) 250<30, нажимаем Enter. Переходим к следующей точке 80<0, Enter, переходим к следующей точке 150<-50, Enter (обратите внимание, что если угол положительный — это направление против часовой стрелки, а если отрицательный — это направление по часовой стрелке), переходим к следующей точке 170<-140, Enter, переходим к следующей точке 110<-50, Enter, переходим к следующей точке 60<90, Enter, переходим к следующей точке 180<210, Enter, переходим к следующей точке и последней. Нужно щелкнуть правой кнопкой мыши и выбрать опцию "Замкнуть". Это возможно только в том случае, если построение не прерывалось. Если построение прерывалось, нужно щелкнуть в точке обозначенной 1. Точно привязаться к этой точке можно с помощью объектной привязки "конточка", в этом случае завершить построение нужно клавишей Enter.
