Построение в Автокаде по абсолютным Декартовым координатам

Не всем легко дается использование абсолютных Декартовых координат. Под изображением читайте подробную инструкцию по выполнению упражнения.

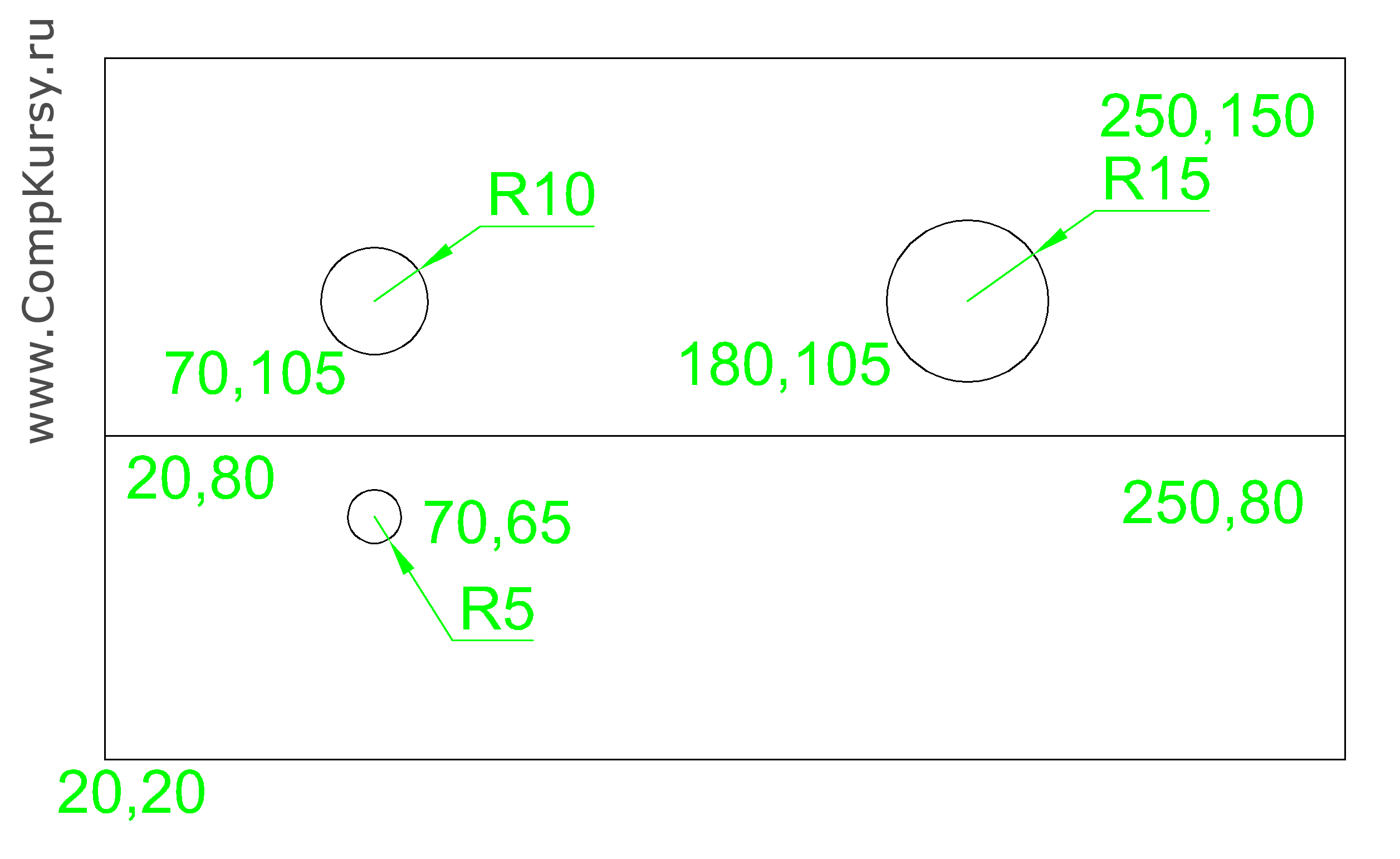

Упражнение 3. Построение в Автокаде по абсолютным Декартовым координатам

Перед началом рисования убедитесь в том, что включен динамический ввод. Включать и выключать динамический ввод можно клавишей F12. Если динамический ввод включен, ввод координат осуществляется в область рядом с курсором. Если выключен, ввод координат происходит в командной строке.

Сначала строим прямоугольник. Для этого активируем инструмент "Прямоугольник" и вводим с клавиатуры первую координату — левый нижний угол прямоугольника (можно и наоборот правый верхний) #20,20, нажимаем Enter. Обратите внимание, что абсолютные Декартовы координаты при динамическом вводе обозначаются значком #, затем вводятся через запятую координаты x, y, z. Координату z можно опустить. Затем вводим координату противоположного угла — #250,150, Enter.

Теперь нужно нарисовать 3 окружности. Активируем инструмент "Круг", указываем абсолютную Декартову координату центра #70,105, Enter, радиус 10, Enter, строим следующую окружность, центр #180,105, Enter, радиус 15, Enter, строим следующую окружность, центр #70,65, Enter, радиус 5, Enter. Осталось нарисовать отрезок внутри прямоугольника. Активируем инструмент отрезок, вводим первую координату #20,80, Enter, вторую координату #250,80, Enter, еще раз Enter для завершения рисования отрезка.
