Использование смещения (подобия) в Автокаде

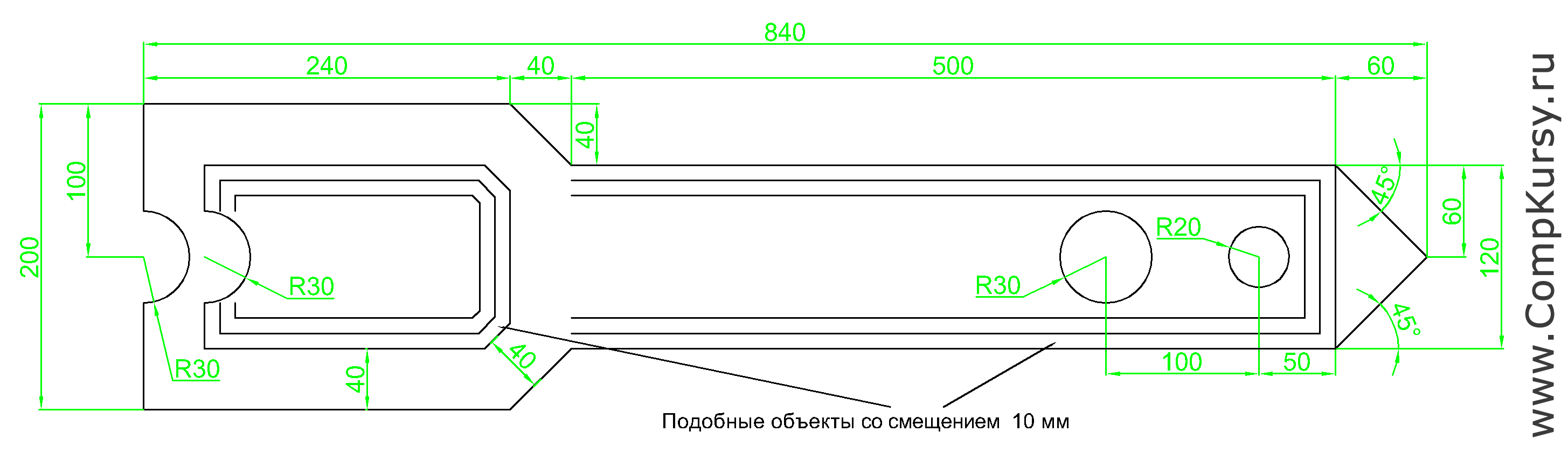

Упражнение по использованию смещения (подобия) в Автокаде. Под изображением читайте подробную инструкцию по выполнению упражнения.

Упражнение 6. Использование смещения (подобия) в Автокаде
Упражнение 6. Использование смещения (подобия) в Автокаде

Перед началом рисования убедитесь в том, что включен динамический ввод. Включать и выключать динамический ввод можно клавишей F12. Если динамический ввод включен, ввод координат осуществляется в область рядом с курсором. Если выключен, ввод координат происходит в командной строке.

Для использования объектного отслеживания в строке состояния должны быть включены три кнопки: "Полярное отслеживание", "Объектная привязка" и "Объектное отслеживание". Должна быть включена объектная привязка "Середина" и "Конточка".

Сначала строим прямоугольник. Для этого активируем инструмент "Прямоугольник" и щелчком на экране указываем левый нижний угол прямоугольника (можно и наоборот правый верхний), затем вводим относительную Декартову координату противоположного угла — 280,200, Enter.

Добавляем фаски к прямоугольнику. Включаем инструмент "Фаска", щелкаем правой кнопкой мыши, выбираем опцию "Длина", указываем длину фаски в одну сторону 40, Enter, затем длину во вторую сторону 40, Enter. Затем строим фаску. Щелкаем по одной стороне, затем по другой. Снова включаем инструмент "Фаска" (можно просто нажать Enter), ничего не настраиваем, щелкаем по одной стороне, затем по другой.

Теперь рисуем дугу с центром на левой стороне прямоугольника. Включаем инструмент "Круг" Щелкаем мышью по середине левой стороны. Вводим радиус 30, Enter.

Делаем вырез в левой стороне прямоугольника, затем удаляем лишнюю часть дуги, все делаем "Обрезкой".

Активируем инструмент "Обрезка". Сначала нужно выбрать все режущие кромки, выделяем прямоугольник и круг, Enter, затем щелкаем по части левой стороны прямоугольника внутри круга, затем по левой половинке круга, Enter.

Создаем первый подобный объект. Активируем инструмент "Подобие", вводим расстояние смещения — 40, Enter, щелкаем по ребру фигуры полученной из прямоугольника, щелкаем внутри фигуры.

Теперь переносим вправо копию дуги. Выделяем дугу, активируем инструмент "Копировать", щелкаем по точке в верхней части дуги, указываем направление вправо до появления пунктира трассы отслеживания, вводим с клавиатуры 40, Enter, Enter (можно при перемещении вправо просто воспользоваться привязкой "конточка" и привязаться к соответствующей точке на фигуре полученной в результате операции подобия).

Нужно сделать еще две подобные фигуры. Активируем инструмент "Подобие", вводим расстояние смещения — 10, Enter, щелкаем по ребру фигуры полученной операцией "Подобие", щелкаем внутри фигуры, щелкаем по новой фигуре, щелкаем внутри, Enter.

Справа у первой фигуры (той, что раньше была прямоугольником) нужно удалить правую сторону. Это можно сделать разными способами, например, с помощью "Обрезки". Активируем инструмент "Обрезать", щелкаем по ребру самой первой фигуры (той, что раньше была прямоугольником), Enter, щелкаем по ненужному сегменту, Enter.

Активируем инструмент "Полилиния", привязывемся к верхней точке полученного разрыва справа, указываем направление вправо, вводим с клавиатуры 500, Enter, указываем направление вниз, вводим с клавиатуры 120, Enter, указываем направление влево, вводим с клавиатуры 500, Enter, Enter.

Нужно сделать еще две подобные фигуры. Активируем инструмент "Подобие", вводим расстояние смещения — 10, Enter, щелкаем по ребру последней нарисованной фигуры, щелкаем внутри фигуры, щелкаем по новой фигуре, щелкаем внутри, Enter.

Рисуем два круга. Активируем инструмент "Круг", наводим курсор на середину крайней правой стороны, не щелкаем, указываем направление влево так, чтобы не сработали другие привязки, вводим расстояние 50, Enter, указываем радиус 20, Enter. Активируем инструмент "Круг", наводим курсор на середину крайней правой стороны, не щелкаем, указываем направление влево так, чтобы не сработали другие привязки, вводим расстояние 150, Enter, указываем радиус 30, Enter.

Осталось пририсовать окончание фигуры с правой стороны состоящее из двух отрезков. Нарисуем первый отрезок начиная от вершины к правому нижнему углу фигуры. Для нахождения первой точки воспользуемся объектным отслеживанием. В настройках полярных углов должен быть указан дополнительный угол 45 градусов. Активируем инструмент "Отрезок", наводим курсор на правый нижний угол фигуры, не щелкая отводим вправо и вращаем курсор против часовой стрелки, чтобы появилась пунктирная трасса отслеживания под углом 45 градусов, затем наводим курсор на середину правой крайней стороны фигуры, не щелкая отводим курсор вправо, чтобы появилась еще одна пунктирная трасса отслеживания, ведем курсор до пересечения с первой трассой отслеживания под углом 45 градусов. При появлении крестика не пересечени двух трасс отслеживания делаем щелчок левой кнопкой мыши. Доводим курсор до правого нижнего угла фигуры, при появлении привязки "конточка" щелкаем, Enter. Активируем инструмент "Отрезок", привязываемся к концу предыдущего отрезка с помощью объектной привязки "конточка", доводим курсор до правого верхнего угла фигуры, при появлении привязки "конточка" щелкаем.
