Перенос дверного проема с помощью растягивания в Автокаде

Перенос дверного проема с помощью растягивания в Автокаде. Под изображением читайте подробную инструкцию по выполнению упражнения.

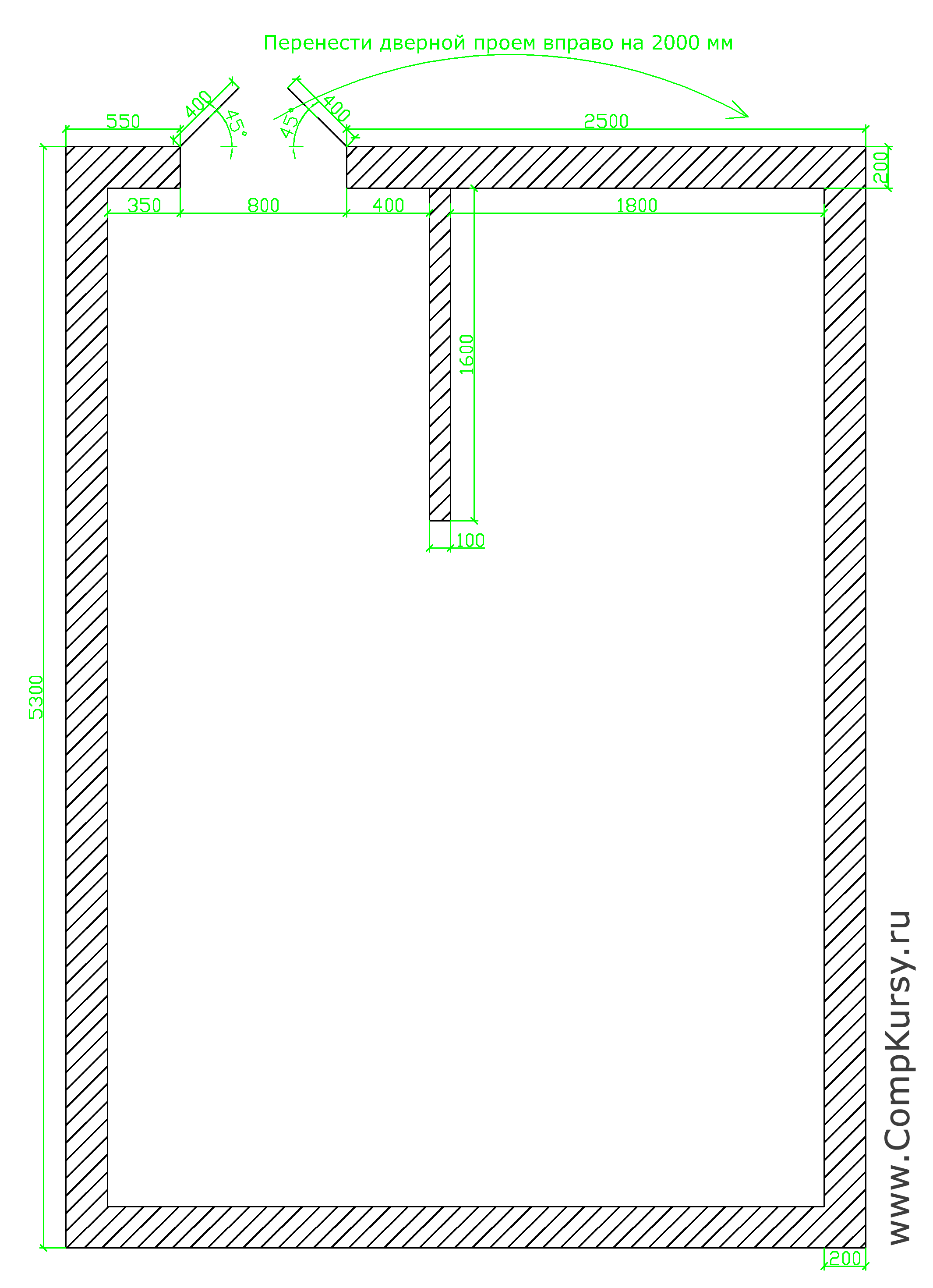

Упражнение 9. Перенос дверного проема с помощью растягивания в Автокаде
Упражнение 9. Перенос дверного проема с помощью растягивания в Автокаде

Перед началом рисования убедитесь в том, что включен динамический ввод.

Строим прямоугольник. Для этого активируем инструмент "Прямоугольник" и щелчком на экране указываем левый нижний угол прямоугольника, затем вводим относительную Декартову координату противоположного угла — 3850,5300, Enter.

С помощью операции "Подобие" добавляем толщину стенам, активируем команду "Подобие" вводим 200, Enter, щелкаем по ребру, щелкаем внутри прямоугольника, Enter.

Рисуем перегородку внутри. Наводим курсор на правый верхний угол внутреннего прямоугольника, появляется привязка "конточка", не щелкая указываем направление влево, вводим с клавиатуры 1800, Enter, указываем направление вниз, вводим с клавиатуры 1600, Enter, указываем направление влево, вводим с клавиатуры 100, Enter, указываем направление вверх, доводим до пересечения с ребром, после появления привязки "Пересечение" щелкаем левой кнопкой, Enter.

Рисуем вертикальные элементы дверного проема. Наводим курсор на левый верхний угол, указываем направление вправо, вводим с клавиатуры 550, Enter, ведем курсор вверх, доводим до пересечения с ребром, появляется привязка "Пересечение", щелкаем левой кнопкой, Enter. Еще раз наводим курсор на левый верхний угол, указываем направление вправо, вводим с клавиатуры 1350, Enter, ведем курсор вверх до пересечения с ребром до появления привязки "Пересечение", щелкаем левой кнопкой, Enter.

Сверху над проемом рисуем распахнутые на 45 градусов двустворчатые двери. Включаем инструмент "Отрезок", щелчком привязываемся к левой стороне проема, отслеживаем угол в 45 градусов (предварительно он должен быть настроен в полярных углах), вводим с клавиатуры 400, Enter. Включаем инструмент "Отрезок", щелчком привязываемся к правой стороне проема с клавиатуры вводим относительную полярную координату второй точки 400<135, Enter, Enter.

Обрезаем лишнее внутри дверного проема. Включаем инструмент "Обрезать", щелкаем по ребру левой части проема, затем по ребру правовй части проема, Enter, щелкаем внутри проема по ребру прямоугольник, затем по ребру второго прямоугольника в любой последовательности, части ребер удаляются, Enter.

Штрихуем стены внутри. Включаем инструмент "Штриховка". Щелкаем правой кнопкой выбираем "Параметры". В строке "Структура" щелкаем по образцу штриховки и выбираем JIS_LC_20, в строке "Масштаб" устанавливаем масштаб 4, в разделе "Настройка" устанавливаем галочку "Создавать отдельные штриховка", "ОК". Щелкаем внутри стен и внутри вертикальной перегородки, Enter.

Теперь осталось с помощью растягивания перенести дверной проем вправо так, чтобы он оказался справа от вертикальной перегородки.

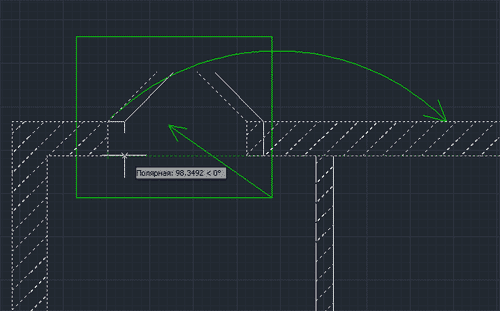

Область выделения и направление переноса проема

Включаем "Растянуть", выделяем область дверного проема так, как показано на рисунке выше. Щелкаем курсором с небольшим запасом правее и ниже дверного проема, перемещаем курсор влево и вверх (как на рисунке), щелкаем, Enter. Щелкаем по любой точке проема (например по левой нижней), указываем направление вправо строго горизонтально, следим за тем, чтобы не сработали никакие дополнительные привязки, вводим с клавиатуры 2000, Enter.

Дверной проем перенесен.

Все готово!
