Логические вентили

Работа аппаратного обеспечения компьютера построена на элементах, получивших название «вентиль». Комбинируя различные вентили, создают нужные схемы. С помощью схем осуществляются математические операции или, к примеру, строится память компьютера.

Вентиль преобразует поступающие в него данные по правилам булевой алгебры и выдает полученный результат. Пример простого вентиля – транзисторный инвертор, преобразующий поступающее напряжение из высокого в низкое или наоборот. Это вентиль «НЕ», который превращает логический ноль в единицу и наоборот.

Раньше вентили создавали с помощью механических устройств, электромагнитных реле и гидравлических систем. Современные логические вентили – электронные полупроводниковые устройства. В будущем они станут квантовыми или даже биологическими.

Изменяя способ соединения пары транзисторов, можно получить вентили «ИЛИ-НЕ» и «И-НЕ». Такие вентили могут принимать два и более входных сигнала, от которых зависит единственный выходной сигнал. Высокое напряжение на выходе вентиля «ИЛИ-НЕ» получается при условии низкого напряжения хотя бы на одном входе. При использовании вентиля «И-НЕ» логический ноль получается, если на каждый вход передается единица. Эти операции обратны вентилям «И» и «ИЛИ». Однако применение вентилей «ИЛИ-НЕ» и «И-НЕ» предпочтительнее, так как для них нужно лишь два транзистора, а не три, как в случае с «И» и «ИЛИ».

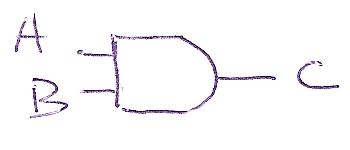

Логическое И(AND)
Логическое И(AND)

Входы Выход
A B C
0 0 0
0 1 0
1 0 0
1 1 1



Логическое ИЛИ(OR)
Логическое ИЛИ(OR)

Входы Выход
A B C
0 0 0
0 1 1
1 0 1
1 1 1

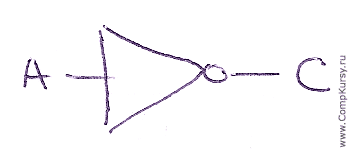

Логическое НЕ(NOT)
Логическое НЕ(NOT)

Вход Выход
A C
0 1
1 0

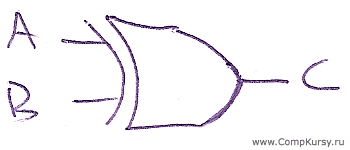

Логическое ИСКЛЮЧАЮЩЕЕ ИЛИ(XOR)
Логическое ИСКЛЮЧАЮЩЕЕ ИЛИ(XOR)

Входы Выход
A B C
0 0 0
0 1 1
1 0 1
1 1 0

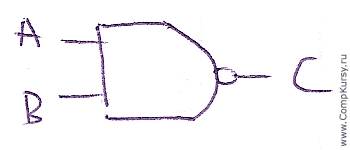

Логическое И-НЕ(NAND)
Логическое И-НЕ(NAND)

Входы Выход
A B C
0 0 1
0 1 1
1 0 1
1 1 0

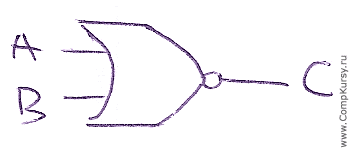

Логическое ИЛИ-НЕ(NOR)
Логическое ИЛИ-НЕ(NOR)

Входы Выход
A B C
0 0 1
0 1 0
1 0 0
1 1 0
